用maya制作透明膠帶

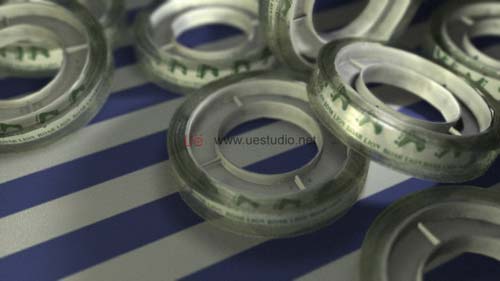

概述：觀察是 3D 制作中最重要的要求之一，會觀察你才會做。從你電腦臺上的小東西開始是一個不錯的建議，下面用 maya 制作一個平時在你桌上而又熟視無睹的透明膠帶，盡管它在角落里呆了一兩年，盡管它很臟，但很美！先看看成品。
之二

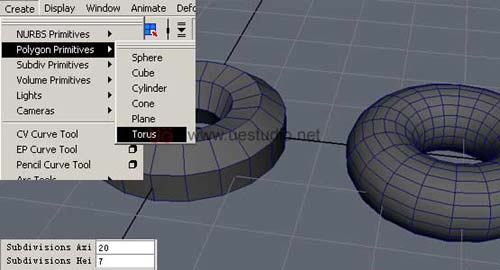

a1: 創建一個多邊形圓環，在通道欄調整分段數如圖左下，分段數可以更多也可以更少，只要外形差不多，沒有必要太嚴格因為這不是科技也不是工業生產而是視覺藝術，最后縮放到適當大小。

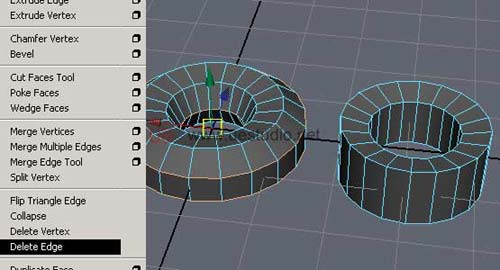

a2: 選擇多余的邊用 Edit polgons>Delete edge 刪掉多余的邊，做成膠帶的膠紙部分。

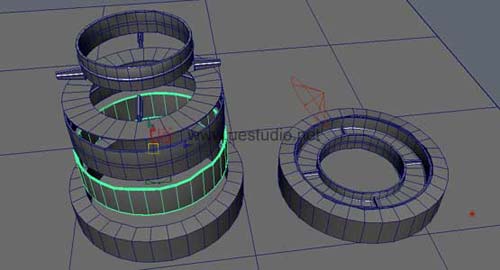

a3: 膠帶由六個部分組成，如下圖，以同樣的方法建造。其實建模最主要的工作是拖點（我經常被同事稱為 “ 拖點工 ” ，與 “ 鐘點工 ” 一樣時髦）

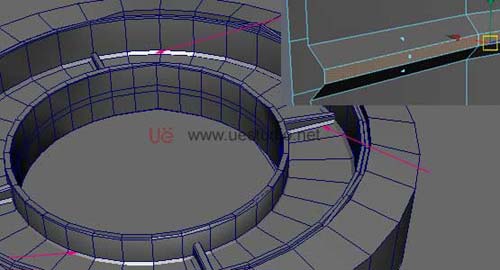

a4: 面與面結合處一定要倒角，現實生活中沒有完全直角的結合處，不這樣做真實感大打折扣。不信看看手中的透明膠帶，如果有的話。這里倒角我使用的工具是 Edit polgons>Extrude face 擠出一個面再縮小它們，方法有很多。

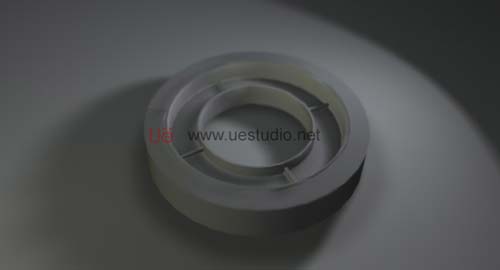

a5: 先打一些基本燈光再來加材質貼圖。

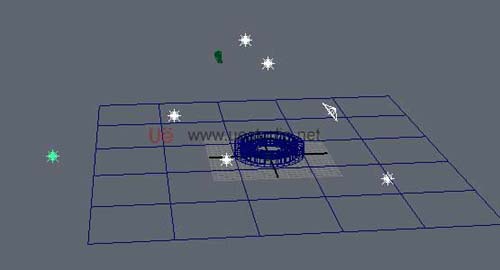

a6: 燈光布局如下，主燈是 Spot light 輔燈是 Point light, 關閉一些輔燈的 Emits pecular 選項。

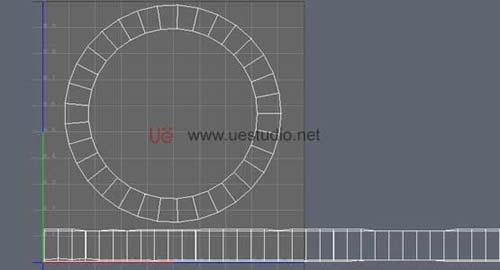

a7: 分 UV ，主要將膠帶的正面和側面分開，如果需要 UV 重復可以伸出 0-1 的空間。
下面進行材質和貼圖，
a8: 膠帶內圈的塑料材質節點比較簡單如下圖， place2d 節點如果沒有調節里面的參數可以去掉，其他幾個部件一樣。
a9: 分析一下這卷 “ 老 ” 透明膠帶：一年前買回來，用了幾個月后掉在電腦臺下，前幾天搞衛生的時候才掃出來。膠帶側面在夏季天熱時（我在廣州）滲出了一些膠，時間一長粘了很多灰變得很不透明，膠帶外圈則沒有太多變化。仔細觀察膠帶體的顏色比新買的黃一些、綠一些（任何東西都經不起時間的摧殘）

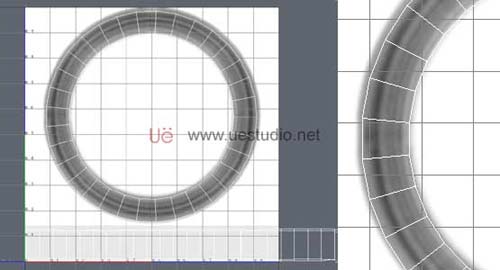

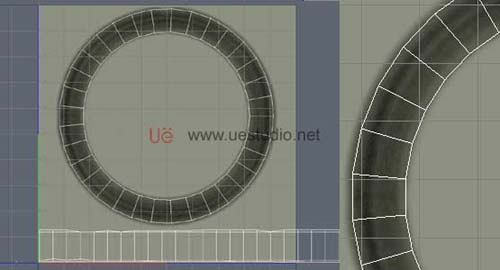

a10: 在 photoshop 中繪制一張 color 貼圖，下圖右邊放大了一部分以便于看得清，注意細節的繪制。
a11: transparency 貼圖，下圖右邊為放大局部，

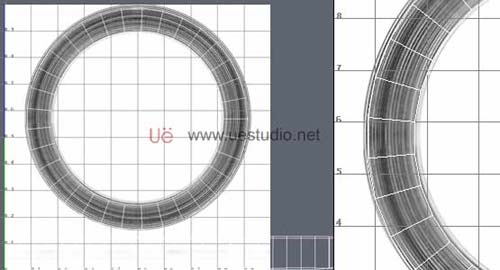

a12: bump 貼圖，用細線表現膠帶的曾疊。

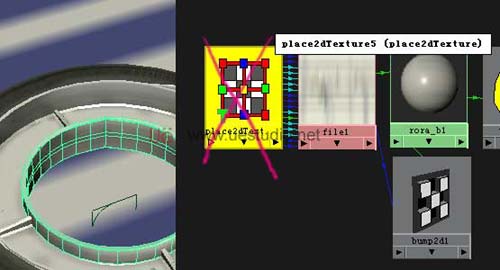

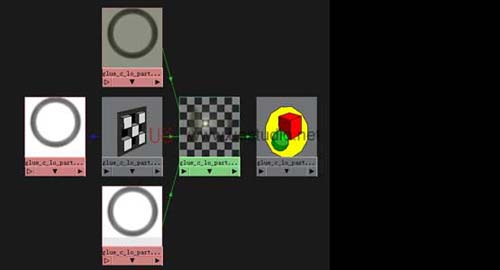

a13: 材質節點也比較簡單，主要的工作是貼圖繪制。詳細參數請參考源文件

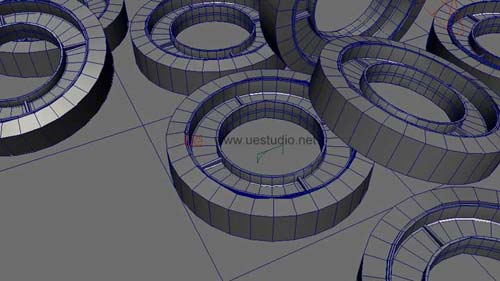

a14: 復制一些膠圈，讓畫面豐富些，再整體調整一下燈光。
a15: 如果要重做這個例子，請找一個透明膠帶，不要局限于源文件中的數值，這樣你會提高得很快！因為你一學會了觀察。
希望大家喜歡，哦忘了說，給畫面加景深這樣更接近相機的效果，看看靜物攝影的書吧！
（完）
|
